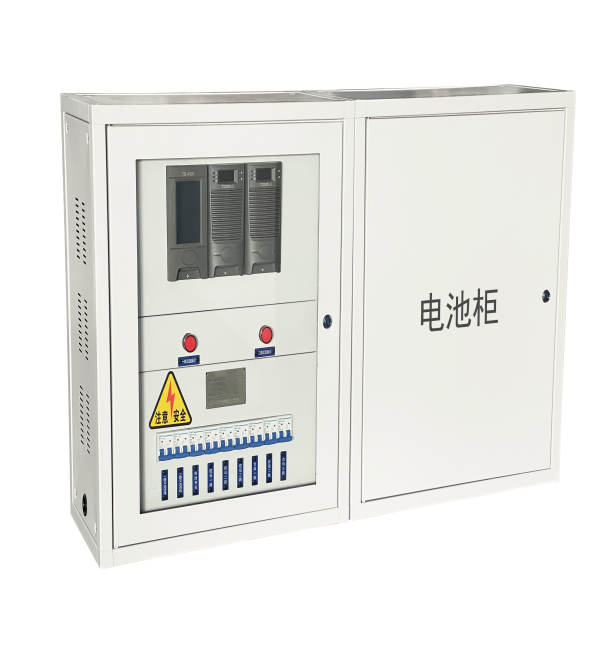

產品名稱:壁掛式直流屏

更新時間:2022-07-28 16:49:20

產品詳情

產品概述

GZDW直流屏,適用于不同電壓等級的變電站、發電廠、工礦企業電氣化鐵路及高層建筑等領域、可作為高壓開關、繼電保護、自動裝置的操作電源盒控制電源。系統采用一-體化設計思想,由監控模塊、整流模塊、絕緣監測模塊、開關量監測模塊、降壓模塊等構成,具有技術先進、配置合理、監測智能化、操作簡單等特點??膳c上位機通訊,方便地實現“遙測、遙控、遙信、遙調"四遙功能,是無人值守的理想直流設備。


功能特點

◆兩路交流輸入自動切換,確保系統正常運行;

◆超寬的電壓輸入范圍,電網適用性強,可用于環境相對惡劣的場所;

◆采用高頻開關電源技術,模塊化設計,N+1熱備份,可靠性高;

◆整流模塊可以帶電熱插拔,日常維護方便快捷;

◆充電模塊采用國際新型軟件開關技術,轉換效率高,電磁干擾小;

◆硬件低差自主均流技術,模塊間輸出電流不平衡度典型值土3%;

◆監控可選用液晶屏、觸摸屏、界面友好豐富,操作簡單方便;

◆監控實時對系統運行實施全面監測和控制,可進行系統設置、信息查詢,也可通過后臺監控和遠程監控對系統實施,遙測、遙控、遙信、遙調”四遙功能,實現無人值守;

◆監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理,具有過欠壓、過溫告警及故障告警,確保蓄電池工作在**狀態,延長蓄電池的使用壽命;

◆具備手動、自動調壓功能及支路絕緣檢測功能;

◆可靠的防雷和高度的絕緣防護措施,確保系統和人身安全;

◆提供RS232、RS485兩種通訊接口,和RTU、CDT、MODBUS三種通訊規約選擇;

◆備有擴展接口可接入外部其它設備。


產品選型


選用模塊

配置

系統說明

DMU系列液晶顯示監控模塊

必配

本系統專為小容量用戶而設計,

采用DMU系列液晶屏監控,中文

菜單顯示,按鍵操作方便,適用

于220VDC、110VDC100Ah、

48VDC/24VDC的小型開關站、小

型變電站(所)及用戶終端,可作

為高壓開關、繼電保護、自動裝置

的操作和控制電源??蛇x用二路交

流輸入。采用饋電與蓄電池組合成一

體柜。:

外形尺寸:

600x 295x 700

(高*寬*深) mm





DR系列第三代第四代整流塊

DGL系列降壓模塊

DIU系列絕緣監測模塊

選配

DBU系列電池巡檢模塊

DSU系列開關量監測模塊


電池容量配置原則

■滿足事故停電狀態的持續放電,事故時間選定為1小時。

■放電末期合聞時所剩下容量不低于額定容量的25%;

■保證在沖擊負荷出現時直流母線電壓下降不超過10%;

■對免維護電池合閘電流-般不超過4C;

■考慮到電池組末期老化時容量衰減故選儲蓄系數1.2;

■具體容量設計可參照國度有關標準和電池廠家提供的技術資料。



結構特點

◆柜體結構

柜體正面為金屬框玻璃門,后面為雙開門,底部進線、頂部排風, 采用電腦灰噴塑,外形美觀大方。

◆柜體面數

柜體數與模塊數、饋線回路數、電池容量及直流電壓等因素有關,以220VDC系統,柜體尺寸: 2260x800 600為例,標配情況下為:

容量(AH)

10-50

65-120

150-200

250-350

400-500

600-800

1000

面數

單組電池

1

2-3

3-4

4-5

5-6

7-8

9-10

雙組電池

2

3-4

4-5

5-6

10-12

12-14

14-17

注: 200Ah以上容量電池可采用電池架安裝。

◆外形尺寸

如有特殊要求可根據用戶需求定制。
